Wir fördern Lösungen

Schrage Conveying Systems ist Ihr Spezialist
für Rohrkettenförderer - weltweit.


Seit über zwei Jahrzehnten planen und realisieren wir
Förderanlagen für die unterschiedlichsten Schüttgüter
vieler Branchen - ganz individuell für Ihren Bedarf.
So bringt unser Rohrkettenförderer auch Ihr Schüttgut
zuverlässig von A nach B.

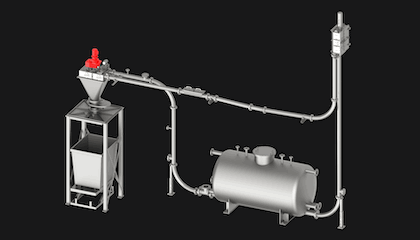

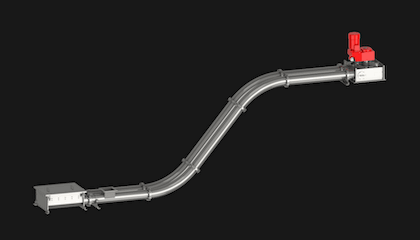

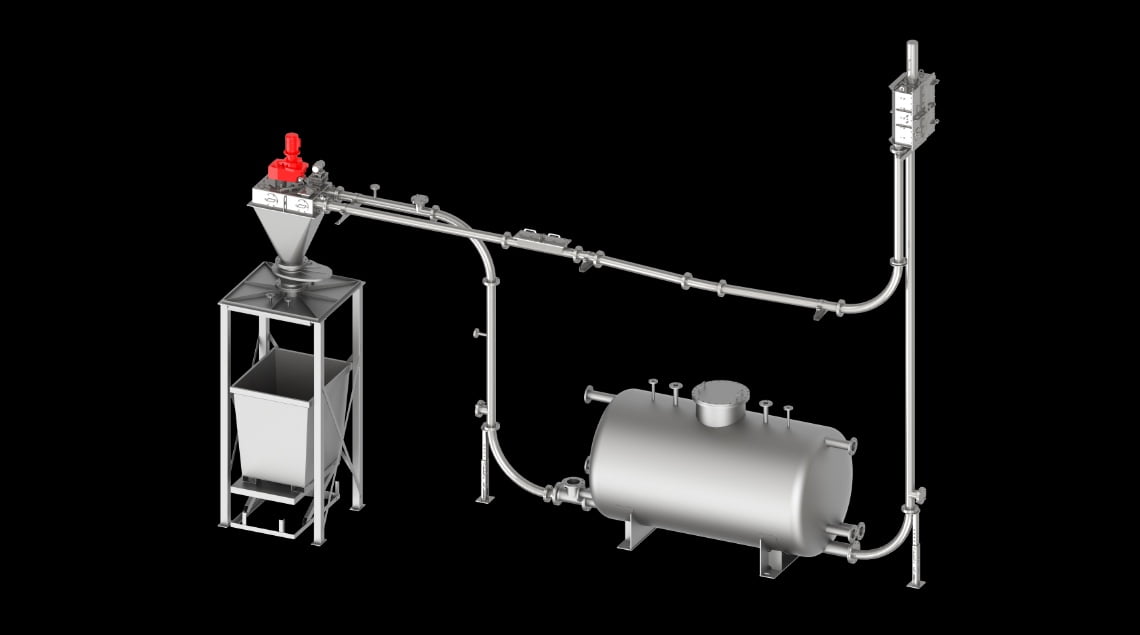

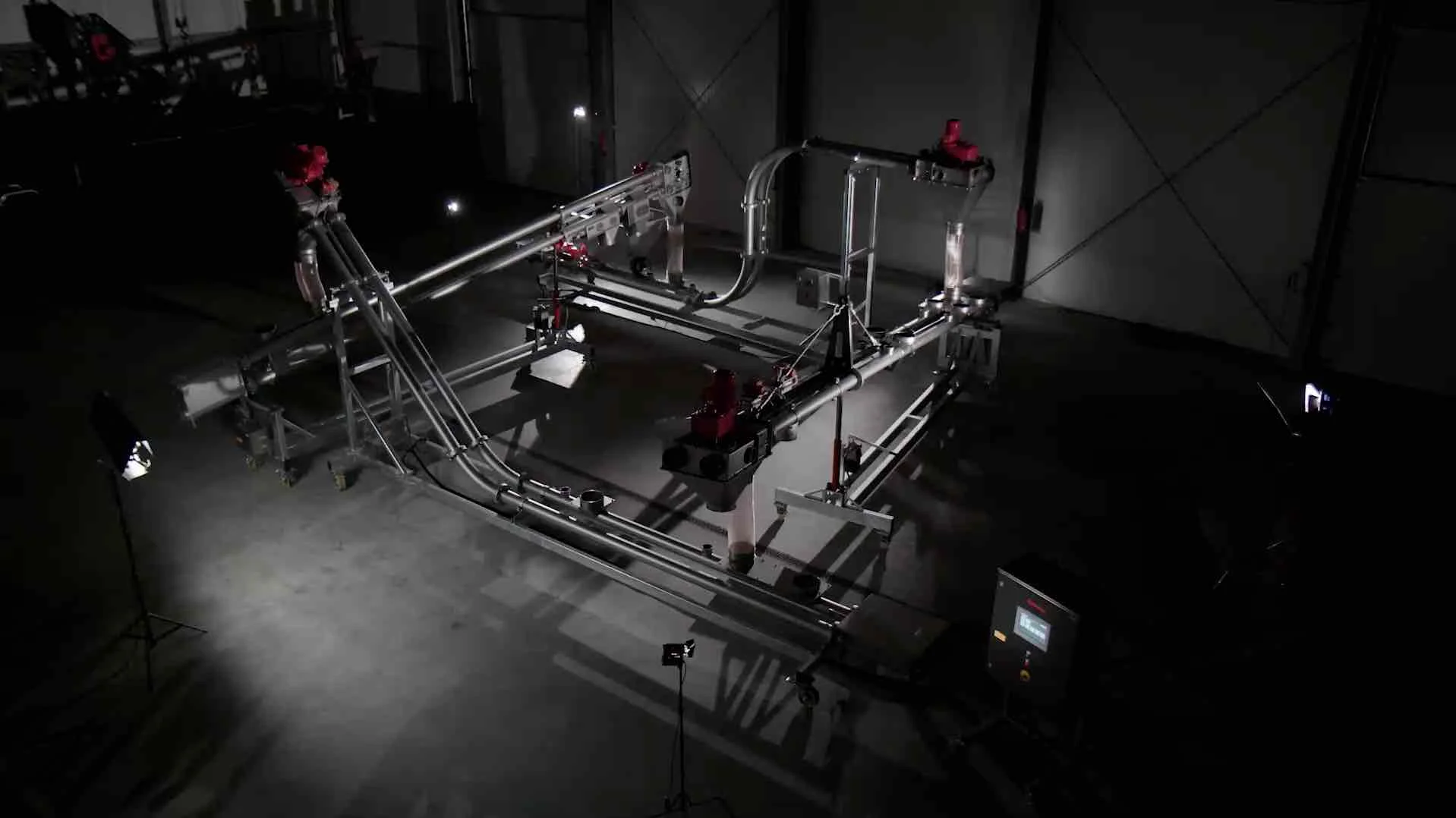

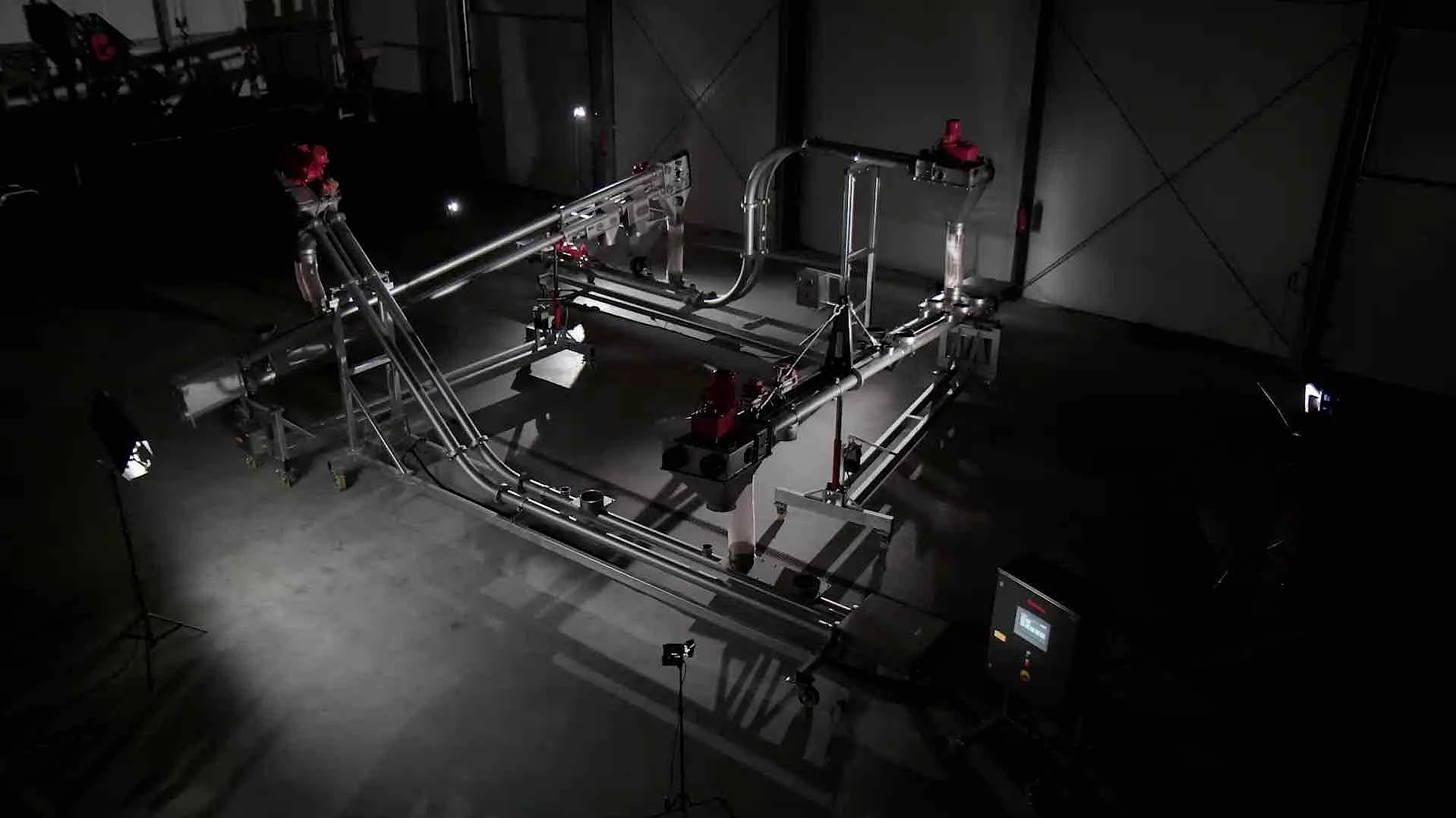

Der Schrage Rohrkettenförderer: flach liegend | stehend | senkrecht

  • Schrage-Rohrkettenförderer sind Fördersysteme für
    die unterschiedlichsten Industriezweige. Sie fördern
    abrasive, toxische, explosive oder klebrige Produkte
    ebenso wie z. B. Schüttgüter mit hoher Fördergut-
    Temperatur.
    Der Rohrkettenförderer ist als Baukastensystem in
    fünf verschiedenen Baugrößen: 115, 135, 160, 200
    und 270 sowie als waagerecht, senkrecht oder auch
    diagonal kombinierte Variante erhältlich. So können Linienführung, Geschwindigkeit und Material optimal
    an das Schüttgut angepasst werden.
    Das Fördersystem transportiert Schüttgüter mit einer
    Körnung bis zu 100 mm, einer Schüttdichte bis über
    7 t/m³ und Durchsätze bis 80 m³/h. Das Streckenlimit
    liegt bei 60 m horizontal oder 40 m vertikal.
    Durch die hohe Flexibilität ist der Rohrkettenförderer
    fast unbegrenzt einsetzbar wie z. B. zur problemlosen
    Senkrechtförderung, bei Bedarf mehrerer Einläufe und
    Ausläufe oder zur Schüttgutförderung gleichzeitig in
    zwei Richtungen.

  • Die geringe Kettengeschwindigkeit ist perfekt für einen
    produktschonenden Schüttguttransport.
    Das absolut staubdichte geschlossene Fördersystem
    mit hohem Selbstreinigungsgrad gibt es in nahezu tot-
    raumfreiem Design und kann bei Bedarf auch nach ATEX
    ausgeführt werden.
    Schrage Rohrkettenförderer überzeugen durch ihren
    geringen Wartungsaufwand, die einfache Handhabung
    und ihre hohe Betriebssicherheit. Sie sind nicht nur
    platzsparend, sondern amortisieren sich bereits
    nach kurzer Zeit durch ihren niedrigen Energie-
    bedarf und die geringen Betriebskosten.

    Rohrkettenförderer für den Schüttguttransport

    Rohrkettenförderer für den Schüttguttransport
    Rohrkettenförderer für den Schüttguttransport
  • Mediathek: Rohrkettenförderer anschaulich in Wort und Bild

    Datenblatt, Praxis-Video, Imagefilm, Prospekt und
    Referenzliste: In der Mediathek finden Sie alles zur
    Schrage Fördertechnik.

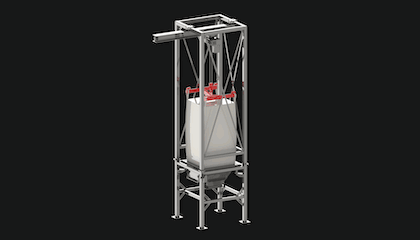

    • Big Bag Entleerung einfach mit variabler Fördertechnik

      Big Bag
      Entleerung

      Die integrierte Big Bag
      Walkstation sorgt für den
      nötigen Produktfluss.

    • Transport von Schlamm und klebrigen Produkten

      Schlamm und klebrige Produkte

      Rotierende Brückenbrecher als
      Eintragshilfe. Da bleibt garantiert
      nichts hängen.

    • Schüttgutverladung mit flexiblem Fördersystem

      Schüttgutverladung
      mit flexiblem
      Fördersystem

      Variabel - nicht nur in Länge
      und Neigungswinkel.

    • SCHRAGE -
      Imageprospekt

      Das Schrage-Imageprospekt
      zum virtuellen Blättern hier
      zum Download.

    • Mobile "Container Conveyor unit"

      Flexible Beladung genau dort,
      wo der LKW auf das Schüttgut wartet.

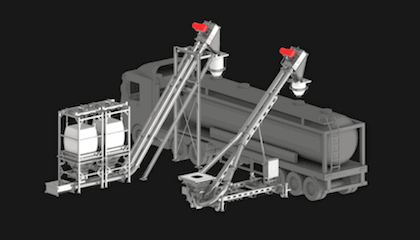

    • Mobile
      LKW-Beladung

      Flexibles Schüttgut-Handling
      mit der mobilen Förderanlage
      von Schrage.

    • Mobile
      Behälter-Befüllung

      Die flexible Lösung: Mobile
      BigBag- oder Sackentleerung
      mit dem Rohrkettenförderer.

    • Unsere Fertigung auf 3.600 QM

      Fördertechnik in eigener
      Produktion und das auf
      höchstem Niveau.

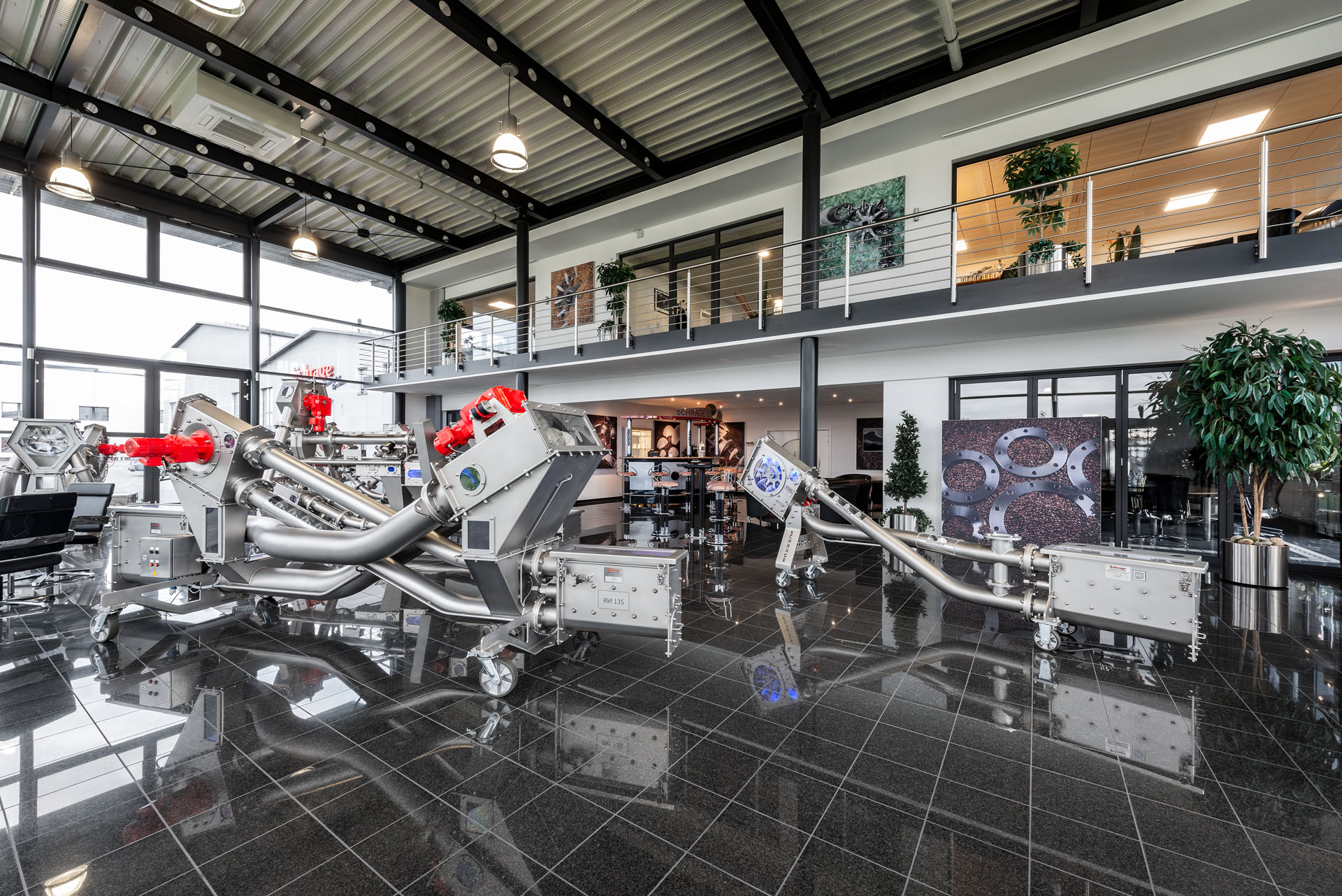

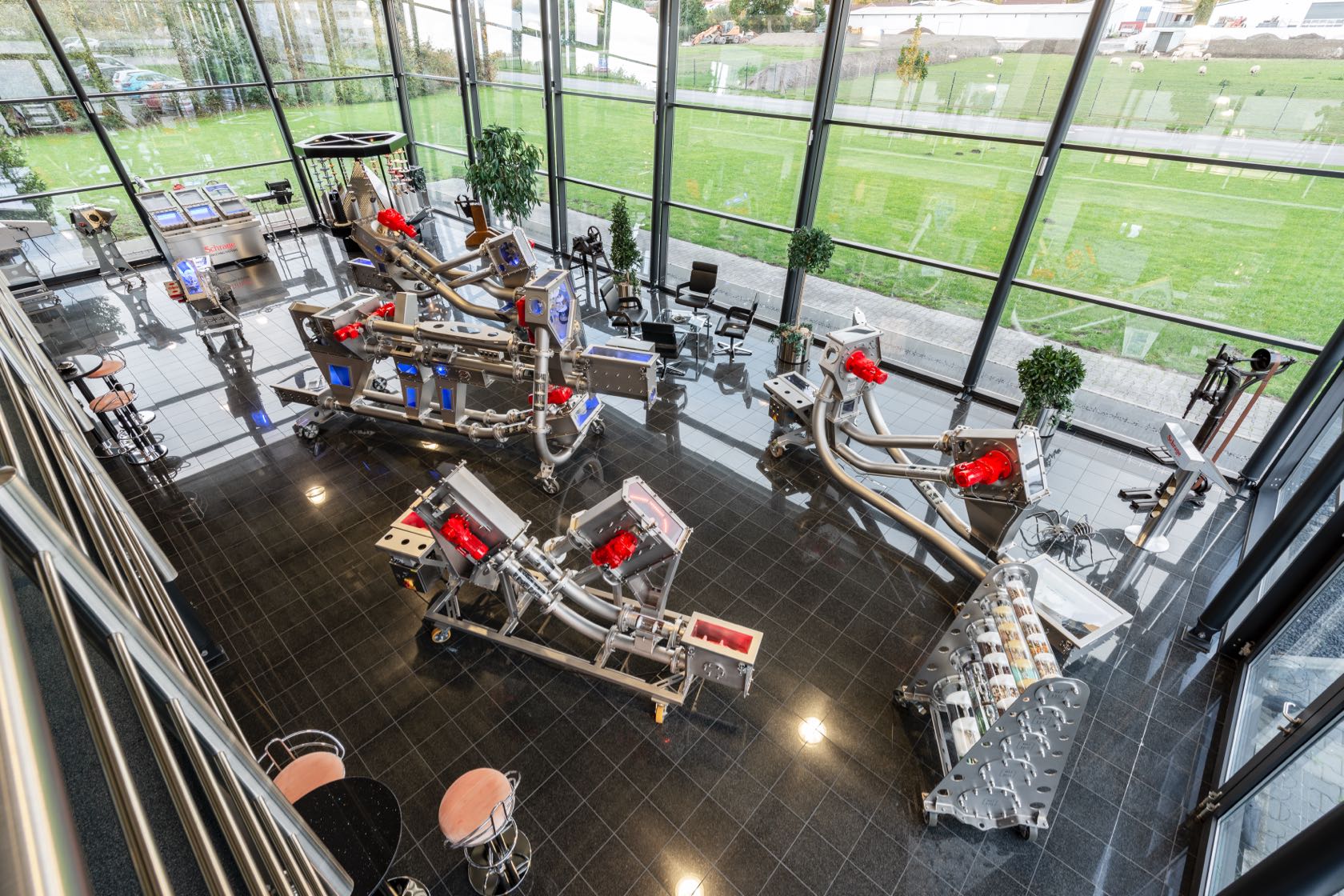

    • Unser Showroom
      in Friedeburg

      Schrage Inside: Unsere
      Rohrkettenförderer im
      Überblick.

    • SCHRAGE - Imagefilm



      Was Sie schon immer über
      Rohrkettenförderung und
      Schrage wissen wollten.

    • Lebensmittel-Transport

      Kaffee oder Tee? Egal.
      Echte Könner in der
      Lebensmittelbranche.

    • Glasbruch-Förderung

      Fördertechnik mit glasklaren
      Vorteilen: Rohrkettenförderer
      im praktischen Einsatz.

    • Schlamm-Transport



      Praxis-Video: Transport
      von schlammigen und
      klebrigen Schüttgütern.

    • Schüttgut-
      transport

      Ein kleiner Einblick in das
      umfangreiche Einsatzgebiet
      unserer Rohrkettenförderer.

    • 3D-Animation
      Rohrkettenförderer

      Ein Funktionsbeispiel zum
      Schüttguttransport mit dem
      Schrage-Rohrkettenförderer.

    • SCHRAGE -
      Imageprospekt

      Das Schrage-Imageprospekt
      zum virtuellen Blättern hier
      zum Download.

    • SCHRAGE -
      Referenzliste

      Schrage fördert Lösungen -
      weltweit. Wo Sie uns über-
      all finden, sehen Sie hier.

  • Extra überzeugend:
    Lösungen für Spezialaufgaben

    Richtungswechsel durch Umlenkstationen für Förder-
    medien mit viel Reibung, variable Auslaufsysteme für
    eine optimale Restentleerung, Reinigungssysteme
    bei klebrigen Produkten, Dosiersysteme zur Kontrolle
    der Schüttgütaufgabe oder Gewichtsspannsysteme
    für stark schleißende Schüttgüter.
    Egal, was für eine Aufgabe Sie uns stellen – Schrage
    hat für jeden Einsatzfall die richtige Förderlösung
    inklusive passendem Zubehör.

    • Ausfallklappe zum Austrag von Schüttgut
      Ausfallklappe zum Austrag von Schüttgut

      Ausfallklappe


      Sie bewirkt, dass der
      Rohrausschnitt im
      Rohrkettenförderer
      nach unten klappt.
      Falls erforderlich kann
      die Förderkette von
      oben gerüttelt, bedüst
      oder gespült werden.

    • Schüttgut-Übergabe mittels Ausfallklappe
      Schüttgut-Übergabe mittels Ausfallklappe

      Doppel-Ausfallklappe

      Das gesamte Rohr wird
      scherenartig geöffnet
      und geschlossen. So
      lässt sich die Übergabe
      des Schüttguts von dem
      einen auf das andere
      System kontrollieren.

    • Rohr-Flachschieber zur Schüttgut-Übergabe
      Rohr-Flachschieber zur Schüttgut-Übergabe

      Rohr-Flachschieber

      Rohr-Flachschieber sind
      die kostengünstigste
      Lösung, wenn Toträume
      oberhalb der Schieber-
      platte erlaubt sind.
      Die Betätigung erfolgt
      manuell, pneumatisch
      oder elektromotorisch.

    • Schüttgut-Übergabe mittels Drehrohr-Auslauf
      Schüttgut-Übergabe mittels Drehrohr-Auslauf

      Drehrohr-Auslauf

      Das Absperren erfolgt
      hier über ein drehbar
      gelagertes Rohr mit
      Öffnung.
      Eine optimale Restent-
      leerung kann in Kombi-
      nation mit Zwangsaus-
      tragssystemen erreicht
      werden.

    • Rohrschieber reduzieren Schüttgut-Strom
      Rohrschieber reduzieren Schüttgut-Strom

      Rohrschieber



      Rohrschieber dienen als
      Auslaufschieber und
      reduzieren den Material-
      strom je nach Schieber-
      stellung ganz oder teil-
      weise.
      Die Rohrschieber können
      während des laufenden
      Betriebs betätigt werden.

    • Spannen der Förderkette mittels Gewicht
      Spannen der Förderkette mittels Gewicht

      Spannstation stehend

      Die Gewichtsspannung
      ist die perfekte Lösung
      zur Kompensierung von
      Kettenlängungen beim
      Transport abrasiver
      Schüttgüter in langen
      Anlagen oder bei der
      Förderung hoch tempe-
      rierter Schüttgüter.



    • Reduzieren Verschleiß des Rohrkettenförderers
      Reduzieren Verschleiß des Rohrkettenförderers

      Umlenkstation



      Bei Fördermedien mit
      mehr Reibung ist der
      Einsatz von Umlenk-
      stationen mit Felgen
      oder Kettenrädern
      eine gute Alternative.
      Sie verhindern hohen
      Verschleiß oder auch
      Geräuschentwicklung.

    • Umlenkstation für hohe Rohrkettenförderer
      Umlenkstation für hohe Rohrkettenförderer

      Umlenkstation Typ-P

      Bei Richtungswechseln
      ist Schüttgut mit mehr
      Reibung problematisch.
      So haben wir unsere
      45 °-Umlenkung insbe-
      sondere für senkrechte,
      hohe Kettenförderer
      entwickelt.

    • Stößelkettenrad für anhaftendes Schüttgut
      Stößelkettenrad für anhaftendes Schüttgut

      Stößelkettenrad



      Kleine Stößelbleche
      an den Zahnflanken
      des Kettenrades in
      der Antriebsstation
      entfernen nicht frei
      fließende, klebende
      Fördermedien von
      der Förderkette.

    • Rohr-Reinigung bei klebrigen Schüttgütern
      Rohr-Reinigung bei klebrigen Schüttgütern

      Reinigungs-Scheiben

      Um Anhaftungen von
      schlammigen oder
      klebrigen Produkten
      zu vermeiden, können
      je nach Fördermedium
      verschiedene Arten
      von Reinigungsscheiben
      innerhalb der Rohre
      eingesetzt werden.

    • Reinigung von Förderketten und -scheiben
      Reinigung von Förderketten und -scheiben

      Bürsten-Station



      Bürstenreinigungs-
      Stationen dienen als
      Zwangsaustrag oder
      Reinigungsorgan für
      Rohrkettenförderer.
      Die Kunststoffbürsten
      lösen das Schüttgut
      von der Kette.

    • Klebriges Schüttgut wird von der Kette gelöst
      Klebriges Schüttgut wird von der Kette gelöst

      Bürsten-Station senkrecht

      Die Bürstenantriebs-
      station senkrecht ist
      eine gute Lösung für
      klebrige Schüttgüter.
      Die Förderkette wird
      so von anhaftenden
      Schüttgütern befreit.

    • Kette wird von anhaftendem Schüttgut befreit
      Kette wird von anhaftendem Schüttgut befreit

      Bürsten-Station stehend

      Diese Bürstenantriebs-
      Station wurde speziell
      für unseren stehenden
      Förderer konzipiert.
      Mögliche Produktreste
      werden so problemlos
      von der Förderkette
      getrennt.

    • Bürstenstation zur Reinigung der Förderkette
      Bürstenstation zur Reinigung der Förderkette

      Bürsten-Station flach liegend

      In der flach liegenden
      Bürstenantriebs-Station
      befreien die innere und
      und die äußere Bürste
      die Förderkette und das
      Kettenrad von eventuell
      anhaftenden Produkten.

  • Wir bringen Ihr Schüttgut um die Ecke:
    Linienführungs - Beispiele

    Flach liegend, stehend, senkrecht oder in Kombination:
    Schrage Fördersysteme erhalten Sie im praktischen
    Baukastensystem. Zur Wahl stehen fünf verschiedene
    Baugrößen des Rohrkettenförderers, welche je nach
    Linienführung, Materialien und Geschwindigkeit exakt
    an Ihr Schüttgut und Ihre Räumlichkeiten angepasst
    werden können.

    • Schüttguttransport bis in 40 m Höhe
      Schüttguttransport bis in 40 m Höhe

      Linienführung 1:



      Bei dieser Linienführung sind 40 m Höhe mit bis zu 85 m³/h kein Problem. Ohne Toträume und sehr wartungsarm eignet sich das Fördersystem für die verschiedensten Branchen.

    • Silobefüllung mit dem Rohrkettenförderer
      Silobefüllung mit dem Rohrkettenförderer

      Linienführung 2:



      Die perfekte Fördertechnik
      zum Befüllen kleinerer Silos.
      Das geschlossene System
      bringt Ihr Schüttgut sicher
      nach oben. Und auf Wunsch
      auch in ATEX-Design.

    • Senkrechttransport mit dem Kettenförderer
      Senkrechttransport mit dem Kettenförderer

      Linienführung 3:



      Hier geht´s mit dem Schrage-
      Rohrkettenförderer für Ihr
      Schüttgut produktschonend
      auf dem direkten Weg nach
      oben. Geräuscharm und mit
      wenig Verschleiß.

    • Schüttguttransport über lange Distanzen
      Schüttguttransport über lange Distanzen

      Linienführung 4:



      Bis zu 85 m³ Schüttgut kann
      so pro Std. über eine Distanz
      von max. 60 m in stehender
      oder flach liegender Position
      transportiert werden. Einer
      der Vorteile: Ohne Mittellager.

    • Schüttguttransport mit Richtungswechsel
      Schüttguttransport mit Richtungswechsel

      Linienführung 5:



      Die Linienführung 5 macht
      Richtungswechsel beim
      waagerechten Transport
      problemlos möglich. Mit so
      vielen Ein- und Ausläufen
      wie Sie benötigen.

    • Rohrkettenförderer flexibel für enge Räume
      Rohrkettenförderer flexibel für enge Räume

      Linienführung 6:



      Dieses System wechselt
      von der stehenden in die
      flache Position und passt
      sich somit perfekt den
      Gegebenheiten bei Ihnen
      vor Ort an.

    • Flexibler Rohrkettenförderer für Ihr Schüttgut
      Flexibler Rohrkettenförderer für Ihr Schüttgut

      Linienführung 7:



      Dieses waagerecht-schräge
      Fördersystem macht mit
      seinem dreidimensionalen
      Design fast alles möglich.
      Egal ob geradeaus oder
      seitlich abknickend.



    • Flexible Schüttgutförderung mit Kettenförderer
      Flexible Schüttgutförderung mit Kettenförderer

      Linienführung 8:



      Eine flexible Förderlösung
      für weniger schleißende
      Schüttgüter. Dieser Rohr-
      kettenförderer macht alles
      mit. Auch waagerecht und
      schräg in einem System.

    • Fördersystem für nicht-abrasive Schüttgüter
      Fördersystem für nicht-abrasive Schüttgüter

      Linienführung 9:



      Das Fördersystem für alle
      nicht-abrasiven Schüttgüter.
      Es überzeugt durch seinen
      geringen Verschleiß und ist
      somit sehr wartungsarm
      und kostensparend.

    • Schüttgutförderung bis in 40 m Höhe
      Schüttgutförderung bis in 40 m Höhe

      Linienführung 10:



      Je nach Förderleistung,
      Streckenführung und
      Schüttgut schafft unser
      Rohrkettenförderer bis
      zu 40 m Höhe. Auch in
      Kombination möglich.

    • Kettenförderer für schwierige Platzverhältnisse
      Kettenförderer für schwierige Platzverhältnisse

      Linienführung 11:



      Auch wenn die Platzverhält-
      nisse vor Ort schwierig sind,
      haben wir die ideale Lösung:
      Z. B. eine Kombination aus
      waagerechter, senkrechter
      und schräger Linienführung.

    • Rohrkettenförderer passend kombiniert
      Rohrkettenförderer passend kombiniert

      Linienführung 12:



      Mit einem Achsabstand bis
      zu 60 m können beliebig
      viele Anlagen miteinander
      kombiniert werden. Und
      auch die Anzahl der Ein-
      und Ausläufe ist beliebig.
