El nombre CUSTOM lo dice todo. Una solución tan individual como tu material a granel.
10 bar
resistente a golpes de presión
Alto grado
de autolimpieza
-60 °C
Temperatura de
+350 °C
Temperatura a

Cada material a granel
es diferente

Pero exactamente eso es lo que amamos en Schrage: los desafíos. No importa si se trata de productos lodosos o pegajosos, calientes o fríos, tóxicos o comestibles, con pasión

desarrollamos una solución para ti. Cuando nuestros transportadores clásicos ya no son suficientes, nuestra línea CUSTOM es la solución perfecta.

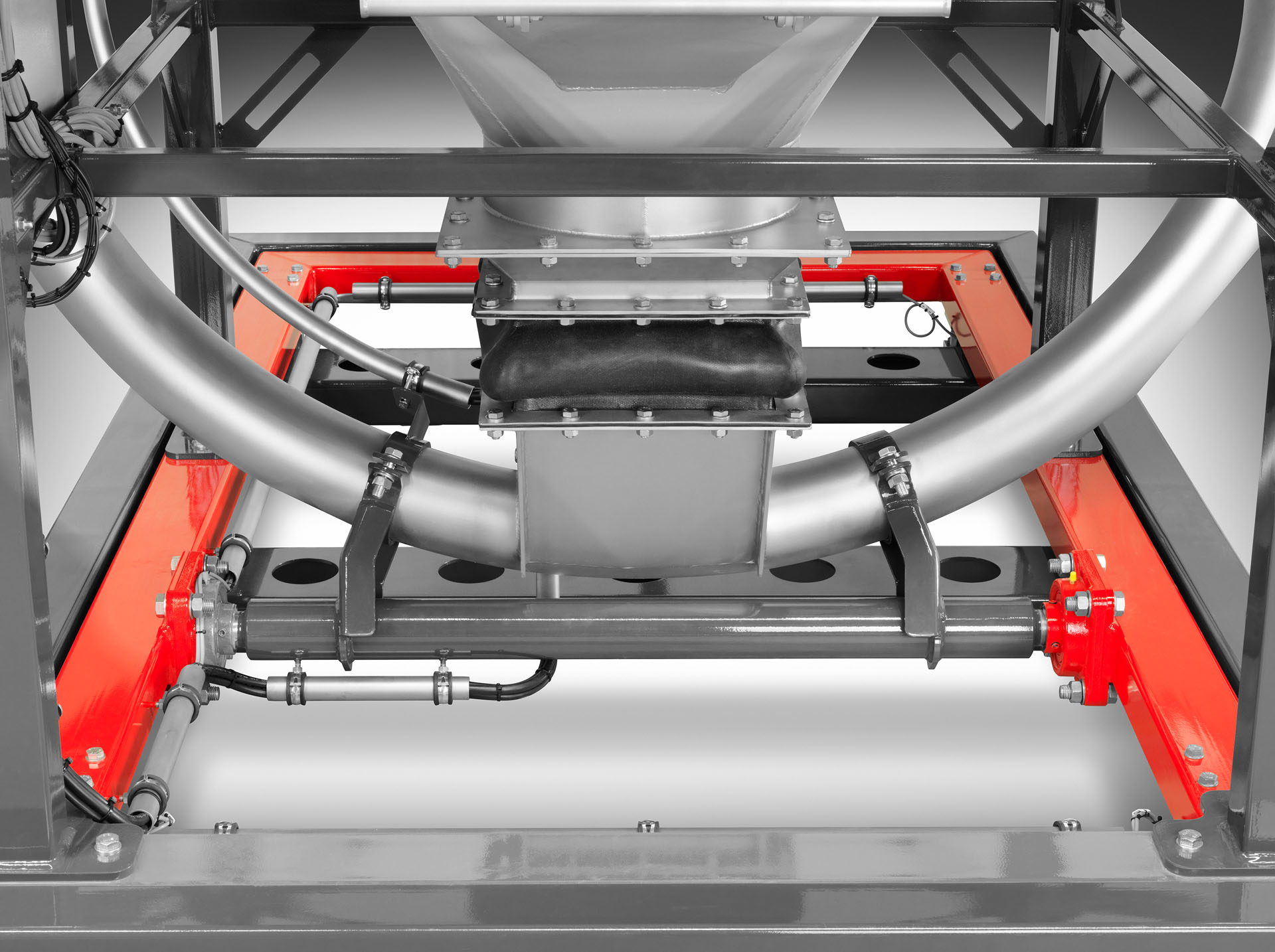

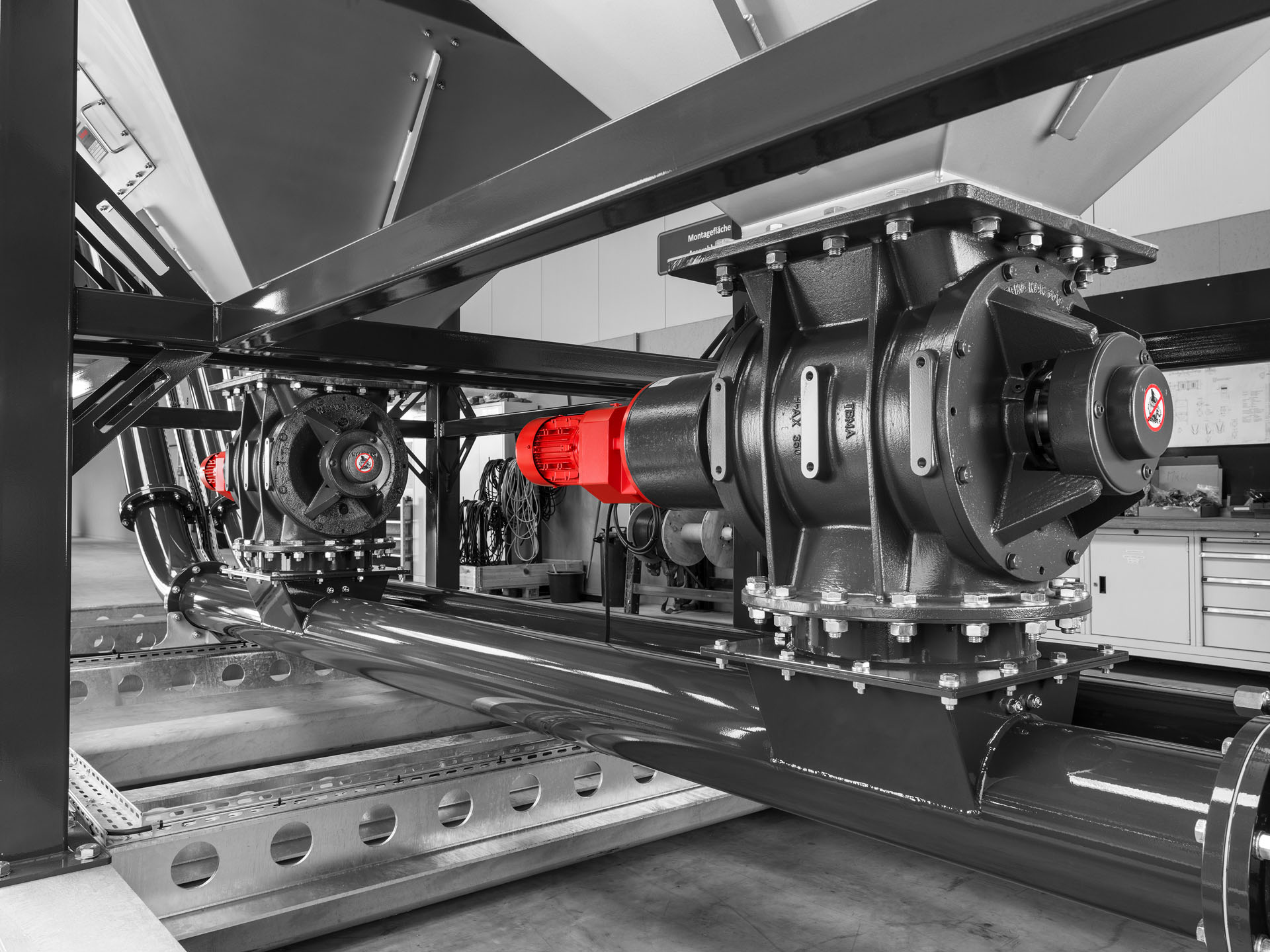

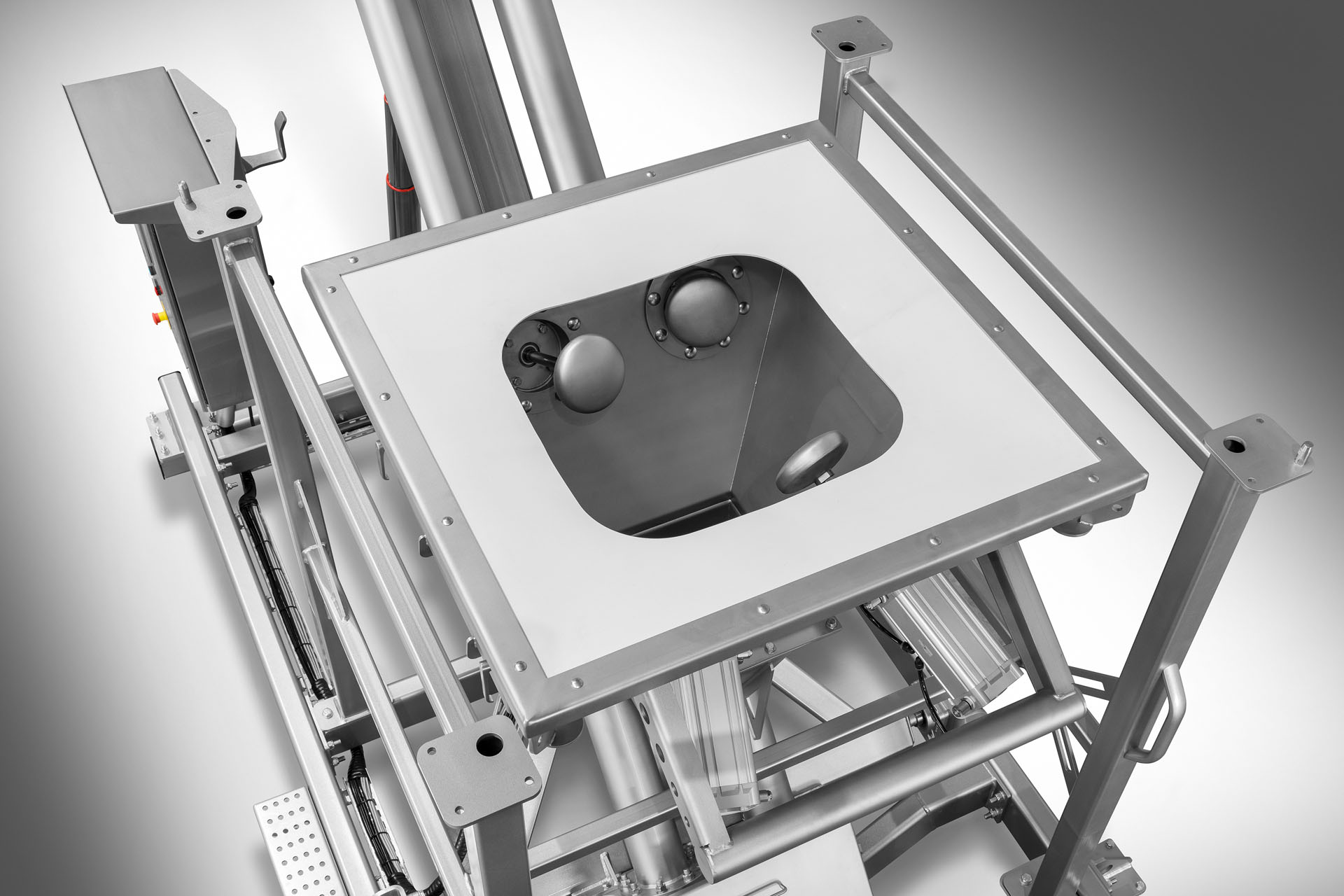

Silo, Filtro y BigBag

Lodos y productos pegajosos

Calor y Frío

Entrada y Salida

Pureza y Eficiencia

Calidad Schrage.

Powered by Schrage no sólo significa que nuestros productos están perfeccionados hasta el más mínimo detalle para cumplir nuestro compromiso. Powered by Schrage significa que pensamos y miramos hacia adelante para que experimentes un valor añadido tangible para tu empresa. Powered by Schrage significa: Calidad sin concesiones.

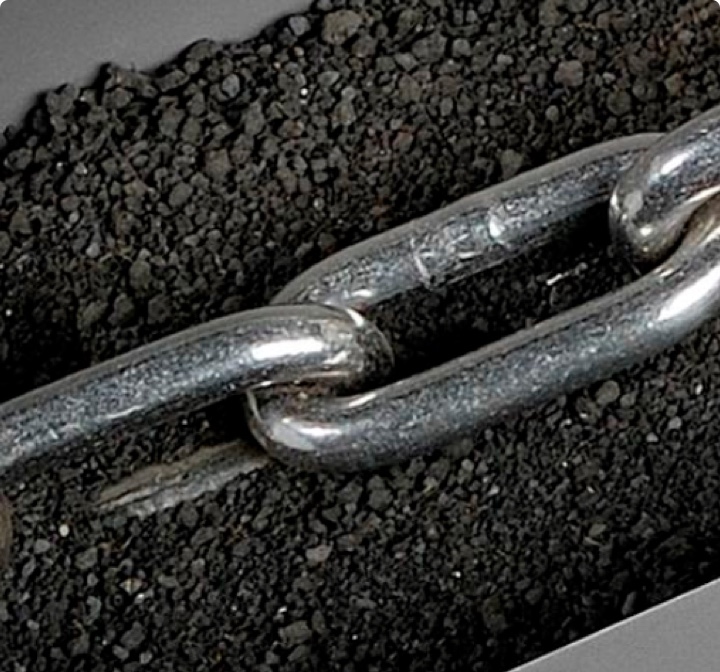

Caliente y frío

Con aislamientos y calefacción auxiliar, siempre temperaturas constantes.

10 bar
resistente a golpes de presión
0,49 bar
hermético al gas
-60 °C
Temperatura de
°C
Temperatura a

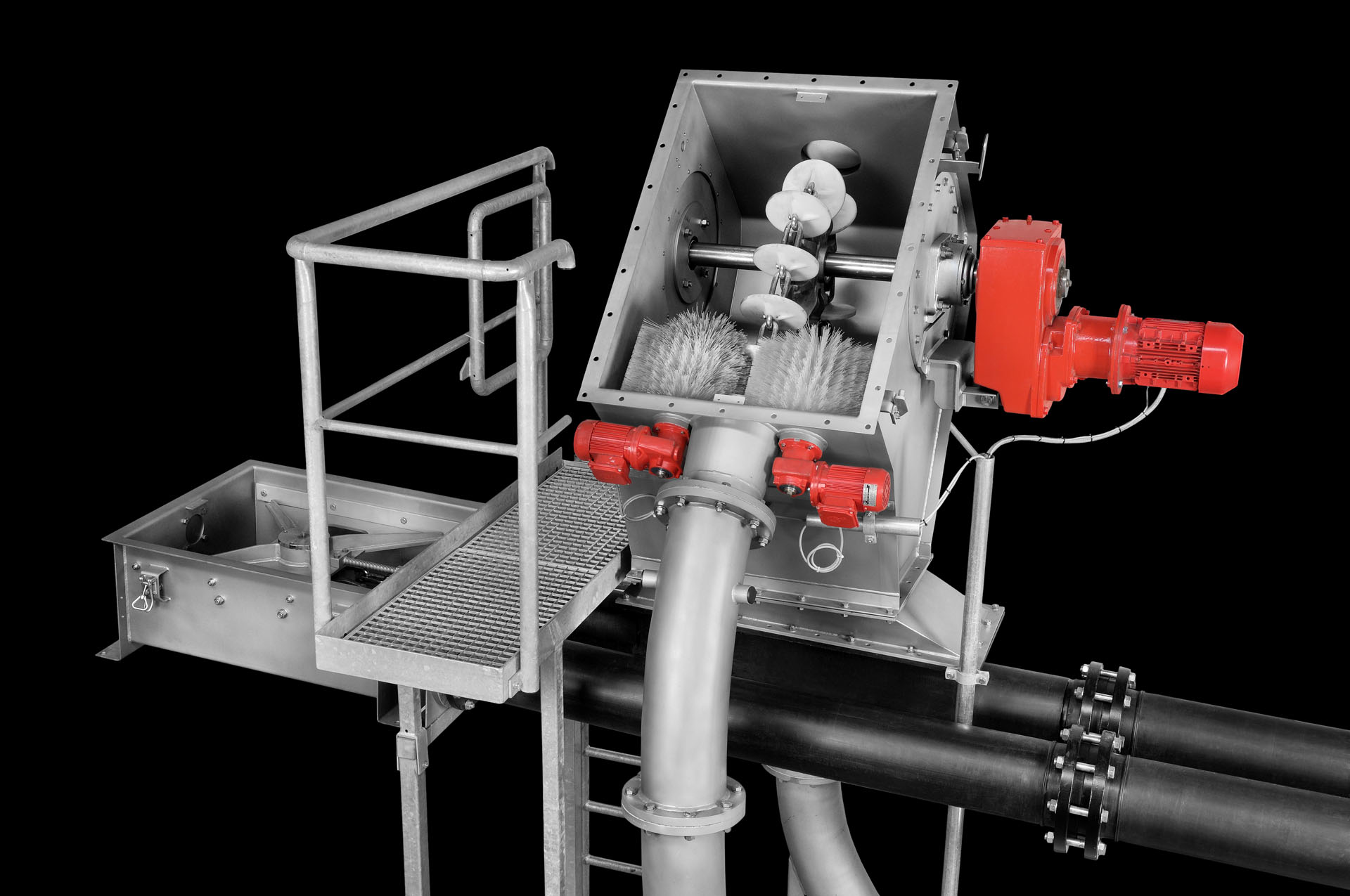

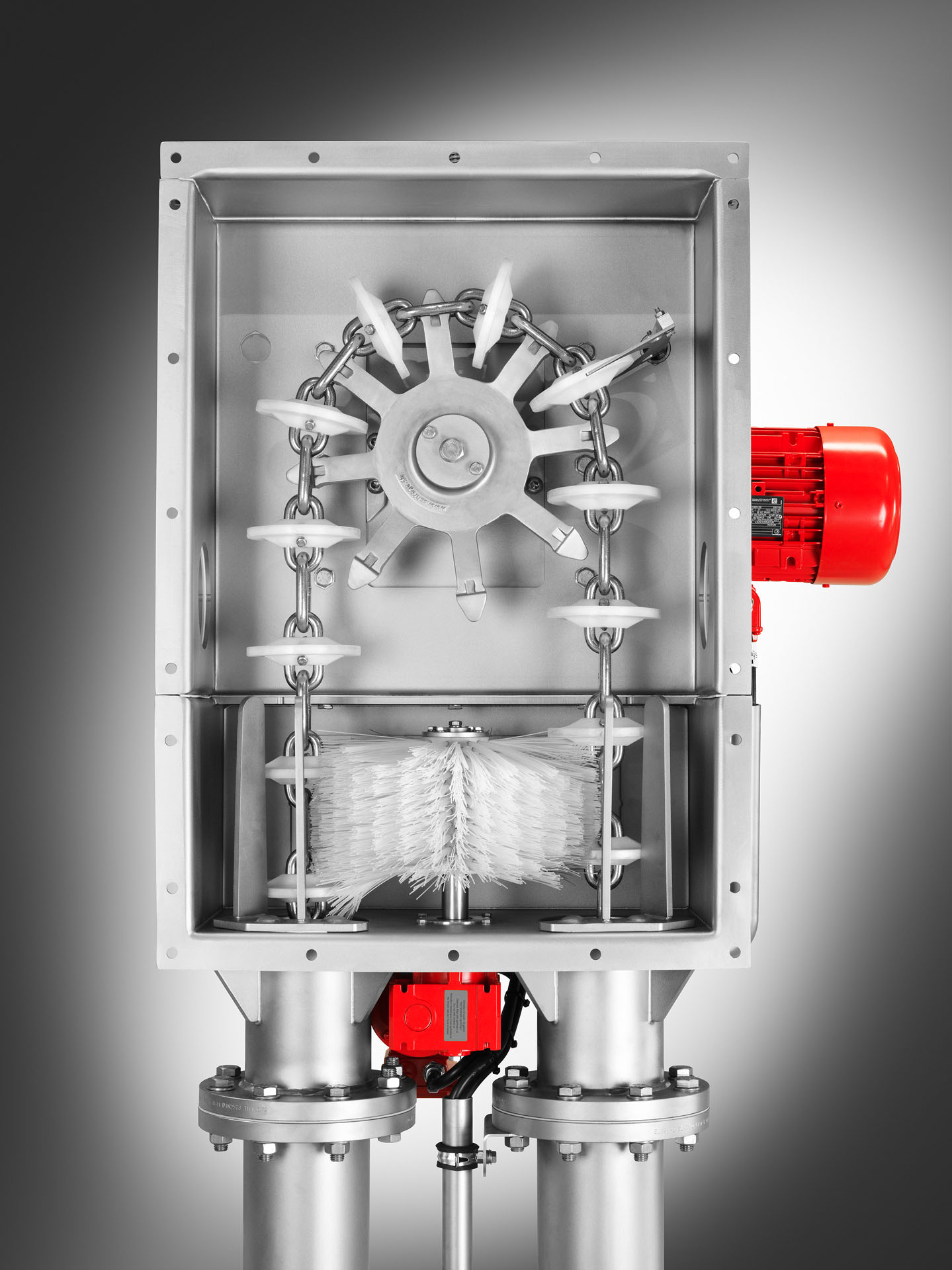

¡Limpio!

El diseño de nuestros sistemas da gran importancia a la limpieza, por lo que pueden equiparse con accesorios de limpieza complementarios.

100 %
vaciado residual
Muy baja
destrucción de grano
Alto
grado de autolimpieza

Soluciones individuales.

Analizamos tu material a granel en nuestro centro técnico propio y determinamos cómo debe manipularse el producto con nuestra tecnología. El sistema cerrado de nuestros transportadores tubulares por cadena es hermético al polvo y también puede

diseñarse para que sea hermético al gas y/o impermeable. No importa si se trata de productos altamente abrasivos, tóxicos, pegajosos o químicamente agresivos, el transporte se lleva a cabo de forma prácticamente inodora y, si es necesario, también conforme a ATEX.

CU1
CU2
CU3
CU4
CU5
CU6

Siempre listos.

Nosotros sabemos lo que necesita tu material a granel.

BEng Daniel Schrage

Gestión técnica de proyectos

+49 4465 9469-46

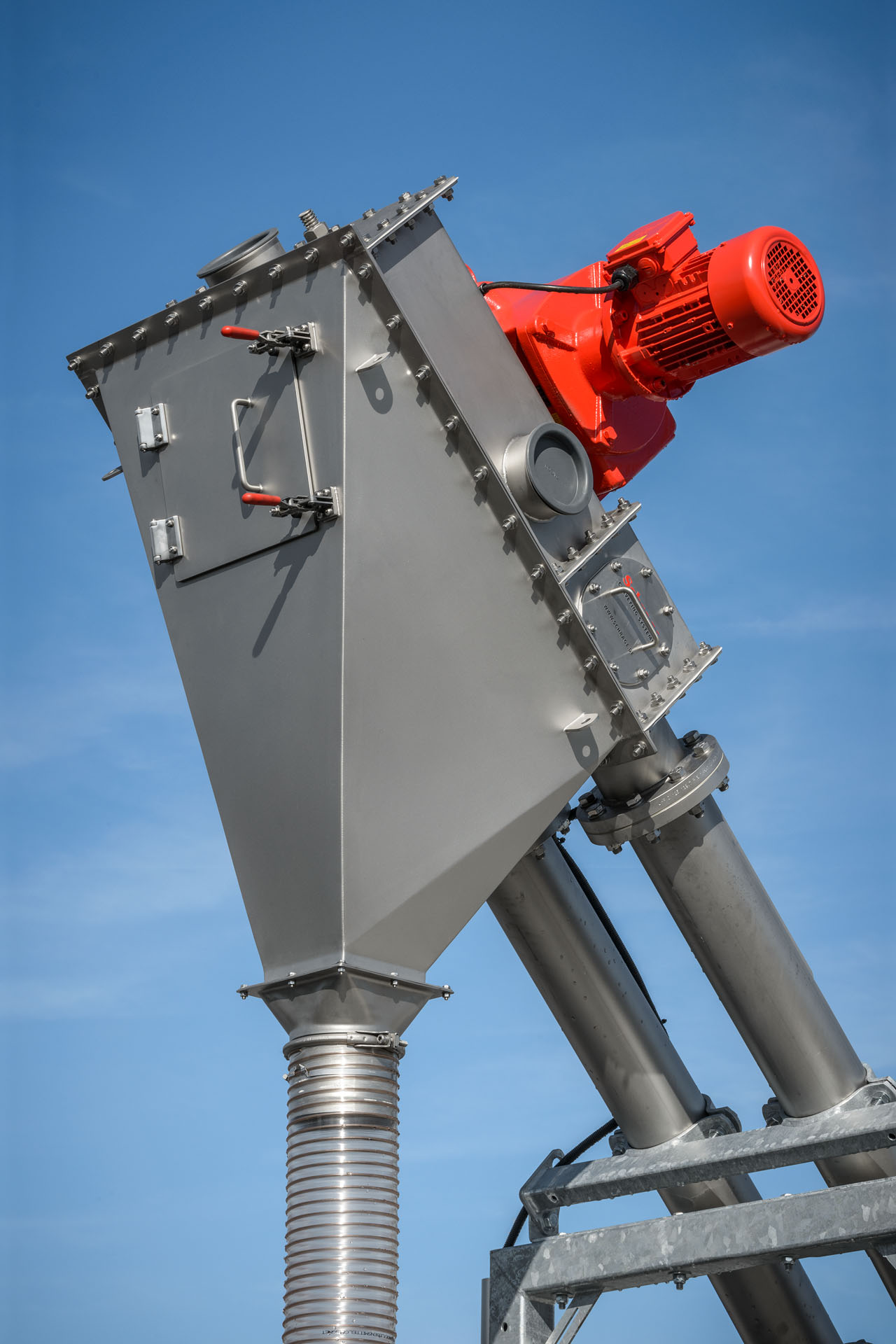

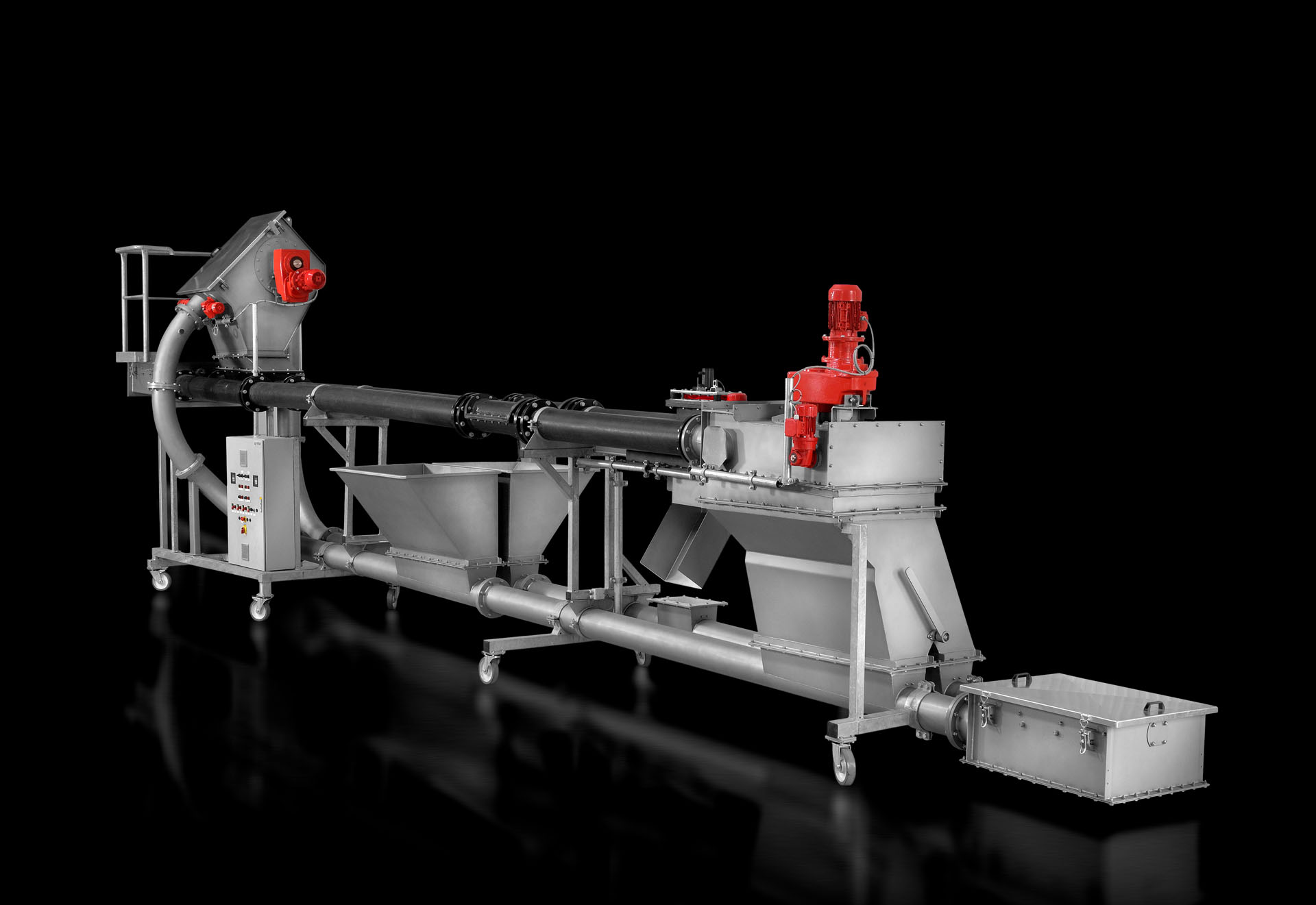

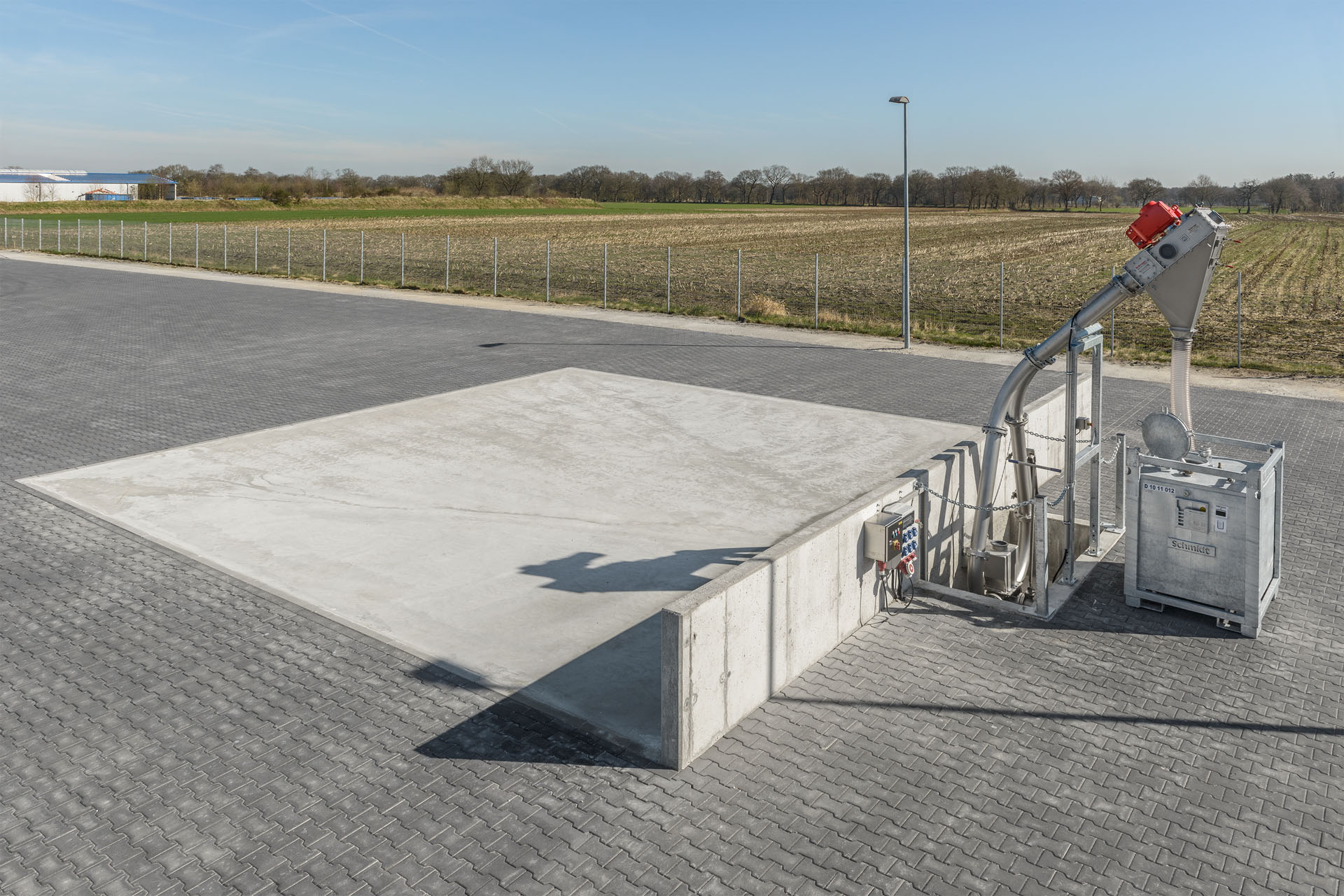

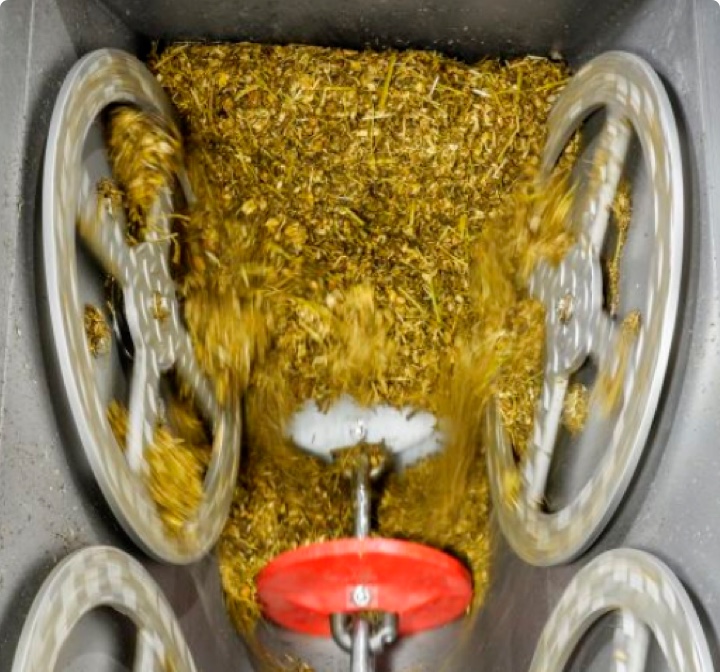

Transporte de lodos

Los lodos húmedos y los productos pegajosos no son un problema para nosotros.

100 %
estanco a los olores
40 %
de contenido de materia seca posible
Solución especial
para la adhesión del producto

Diámetro de tubo.

El transportador tubular por cadena está disponible como sistema modular en cinco tamaños constructivos diferentes: 115, 135, 160, 200 y 270, así como en variantes combinadas horizontales, verticales o también diagonales. Esto permite adaptar configuración, velocidad y material de forma óptima al material a granel.



Tipo 115

Q (m³/h) 1,25 2,00 2,65 4,00 5,50 7,00 8,75 10,60
P (kW) 0,75 1,10 1,50 2,20 3,00 4,00 4,00 5,50
V (m/s) 0,06 0,09 0,13 0,19 0,26 0,33 0,42 0,51
n (1/min) 3,20 5,40 7,30 11,00 15,00 19,00 24,00 29,00

Tipo135

Q (m³/h) 2,30 3,65 4,90 7,40 10,10 12,75 16,10 19,45
P (kW) 0,75 1,10 1,50 2,20 3,00 4,00 4,00 5,50
V (m/s) 0,06 0,09 0,13 0,19 0,26 0,33 0,42 0,51
n (1/min) 3,20 5,40 7,30 11,00 15,00 19,00 24,00 29,00

Tipo 160

Q (m³/h) 1,10 2,30 4,00 5,20 8,50 11,20 14,70 19,00 21,00 25,30
P (kW) 0,55 0,75 1,50 2,20 2,20 4,00 4,00 5,50 5,50 7,50
V (m/s) 0,02 0,04 0,07 0,09 0,15 0,20 0,26 0,33 0,37 0,45
n (1/min) 1,00 2,00 3,30 4,20 7,00 9,20 12,00 15,00 17,00 21,00

Tipo 200

Q (m³/h) 1,80 3,70 6,40 8,20 13,50 17,90 23,40 30,10 33,40 40,20
P (kW) 0,55 0,75 1,50 2,20 2,20 4,00 4,00 5,50 5,50 7,50
V (m/s) 0,02 0,04 0,07 0,09 0,15 0,20 0,26 0,33 0,37 0,45
n (1/min) 1,00 2,00 3,30 4,20 7,00 9,20 12,00 15,00 17,00 21,00

Tipo 270

Q (m³/h) 14,60 33,30 45,10 61,60 80,80
P (kW) 3,00 5,50 7,50 11,00 15,00
V (m/s) 0,10 0,22 0,30 0,41 0,54
n (1/min) 3,60 8,30 11,00 16,00 21,00

Totalmente revisado.

Si no requieres necesariamente un sistema completamente personalizado, podemos ofrecerte un transportador tubular por cadena totalmente revisado.

Convéncete tú mismo:
